強制式混凝土攪拌機的工作原理

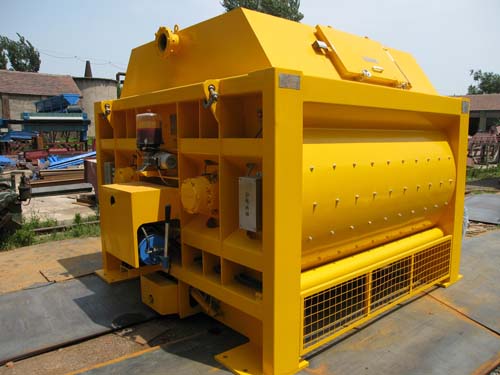

強制式混凝土攪拌機由攪拌罐、攪拌臂、攪拌葉片、襯板構成。攪拌罐呈ω形，攪拌罐內裝有兩根水平安頓的攪拌軸，每根軸上別離裝有攪拌臂，攪拌臂上裝有攪拌葉片，成非接連螺旋安頓，一般有八方軸、六方軸和四方軸方式，攪拌臂相鄰夾角有45°、60°、90°、120°、135°、180°，可根據不一樣工況進行計劃。對于大型和特大型攪拌設備，大都是45°、60°螺旋，這種構造對于大骨料的混凝土攪拌功能較好。由于這種計劃的料流空間大，大骨料可非常好地在其內部循環；

混凝土攪拌機由攪拌設備，傳動體系，上料體系，供水體系，機架與支腿，電氣控制體系。還包含攪拌機蓋、攪拌筒體、軸端密封、襯板、卸料門潤滑體系。

　　(1) 攪拌設備:攪拌筒、攪拌軸、攪拌臂、攪拌葉片和側葉片.攪拌筒內裝有兩根水平配備的攪拌軸，每根軸上均裝有攪拌葉片。在挨近攪拌筒兩頭的攪拌臂上別離裝有側葉片，可刮掉端面上的混凝土，并改動混凝土的流向。

　　(2)傳動體系:傳動按傳動辦法可分為兩種：機械傳動和液壓傳動。液壓傳動具有重量輕，體積小，構造緊，驅動力大等特征，但考慮到目前國內狀況，液壓馬達盡管比曾經在質量上提高了，但價格昂貴，用于一般的攪拌機上，本錢太高，不經濟，故而咱們選用傳統的機械傳動。傳動體系由電動機、皮帶輪、減速箱、開式齒輪等構成。

　　(3)上料體系:上料體系由卷揚安排、上料架、料斗、進料料斗、滑輪等組。

　　(4)供水體系:供水體系是電動機、水泵、節流閥及管路等構成。發起水泵，即可將寫入攪拌筒，水的流量通過閘閥調度，供水總量由時間繼電器控制。當按鈕轉到“時控”方位時，水泵會按設定的時間工作和主動接連，當按鈕轉到“手動”方位時，可接連供水。
